Acá las respuestas a las preguntas en el BLOG de instalaciones 3 pirolo ROSCARDI. BALANCE TÉRMICO

TODO, salvo las preguntas relacionadas al Ábaco fue sustraido del libro INSTALACIONES DE AIRE ACONDICIONADO ed 2008 - ING Nestor Quadri - que se puede bajar de acá el pdf del libro

A continuación las preguntas y respuestas.
Faltan las imagenes, por un tema de formato del blog.
Bajen el PDF completo con imagenes acá: https://drive.google.com/open?id=0B07FIGy7pWN4bkhHZGRLaGRuUjg

Instalaciones III- ROSCARDI

RESPUESTAS PARA Parcial Balance térmico y Psicrometria. Prof. Adj. Arq. Gabriel Pirolo.

1)    Cuáles son los factores que aportan calor sensible, incluyendo la ventilación.
EXTERNAS·         Transmicion de calor por conducción debido a la diferencia de temperaturas con el exterior
·         Radiación solar -> sobre todo ventanas, ganancia instantánea.
INTERNAS·         Personas -> calor cedido por el cuerpo humano
·         Equipos eléctricos que disipan calor
·         Iluminación Artificial
·         Ventilación -> la renovación del aire exterior debe ser tenido en cuenta por el sistema de A.C.
2)    Cuáles son los factores que aportan calor latente, incluyendo la ventilación.
El calor latente es todo el calor que aporta al local en forma de vapor de agua sin aumentar la temperatura del mismo.Las personas aportan calor latente al local por efecto de la transpiración y la respiración. Todo elemento interior que aporte humedad es una ganancia de calor latente.El Aire exterior aporta calor latente ya que suele estar más húmedo que el interior sin embargo esta fuente la extrae el equipo de AC
3)    Existe ganancia de calor entre un local acondicionado y otro no acondicionado que tienes en común a un muro.
Si, en primer lugar al compartir un muro se produce ganancia por conducción, es decir, el muro en común conducirá el calor de un local al otro. Además el muro irradia calor y transmite a través de convección en menor medida.

4)    Existe ganancia de calor por transmisión atreves de un muro entre dos locales acondicionados.
Si los dos locales están en igualdad de condiciones no.
5)    Cuanto es la ganancia por transmisión de un muro compuesto por… m2 de vidrio y ….m2 de mampostería. Considerando Kvidrio….kcal/h m2. K mampostería….kcal/h m2 Te 35ºC y Ti 25ºC
NO hay datos.
6)    Si en un show musical se juntan 15.000 personas que tipo de calor aportan y que cantidad de calor sensible.Aportan calor sensible y latente. Según quadri, el calor total cedido por el cuerpo humano comprende en CALOR SENSIBLE 79% -> siendo Radiación un 46% y conducción y convección un 33% y CALOR LATENTE 21% siendo -> Transpiración un 19% y respiración un 2%
Si se considera un trabajo pesado estar en un show musical, se aportaría por persona por hora: 120 kcal por hora de calor SENSIBLE y de 260 kcal por hora de calor LATENTE, en este caso el calor latente es mayor porque el trabajo es pesado. Sino el calor sensible suele ser mayor.Pág 52 del libro de QUADRI7)     La cantidad de calor que atraviesa los distintos elementos del contorno de un local, viene dado por la ecuación fundamental a ) Ve x Hr / Te   b)Q= K.A(te-ti)   c) K. Vol. (te-ti) d) CAM-CAE   e ) W. VecQ calor en KCALK valor de transmitancia térmicaA de área en m2Te temp. ExteriorTi- Temp interior.

8)     La cantidad de calor por radiación solar viene dada por Q= a) A.I.c    b) K.A (te-ti) c) Qs+Qt    d) N° de personas x Area del localQ = calor en KcalA de área en m2I intensidad de la radiaciónC coeficiente de correción
9)     Podríamos decir que el calor no se transmite por: a) Conducción   b) Convección   c) Inyección   d) Radiación   e) ninguna forma
10)  Los valores de intensidad de radiación solar sobre las superficies verticales y horizontales se deben considerar: a)Latitud b) latitud y Orientación c) Latitud Orientación y hora del día       d) Orientación
11)  Marque cual de las siguientes ganancias de calor no se origina en el interior de un local: a)Transmisión de calor entre el interior y el exterior b) Efecto solar c) Efecto coanda    d) Personas
12)  En el calculo o balance térmico se debe verificar las correcciones de T y HR en distintas horas del día? :a) Si   b) no c) depende de la zonificación d) Es indistinto
Se toman valores fijos relacionados a la zona.Para buenos aires se toma 35°C de T y 40% de HR
13)  En el caso de lámparas incandescentes, la ganancia de calor en un local es de a)1,2 kcal/h b) 0,5 Kcal/h c) 0,86 Kcal /h d) 0,25 Kcal/h
14)  En un hospital con enfermos infecciosos la cantidad de aire exterior , para satisfacer las condiciones de ventilación debe ser de a)25% b) 50% c) 70% d) 100%
Pág 57 Quadri
15)  En la práctica en edificios residenciales u oficinas sin gente fumando las renovaciones estimadas son de: a)0,5 M3/min pers b) 2M3/min pers c) 1M3/min pers   d) 0,20 M3/min pers.
Pág 57
16)  El caudal de aire a impulsar a un local viene dada por: a)C= QSi/170 b) C= Qsi*Qse /170 c) C= CAM- CAE d) C= Emc/QSIPág 5417)  La humedad ejerce una importante influencia en el confort. En gral, la Humedad relativa ideal para todo el año es del :a)50% b)40% c) 70% d) 30%
Pág 29

18)  Al calentar el aire en invierno, la humedad relativa : a) baja b) aumenta c) depende de la orientación d)se mantiene constante
Baja ya que con la temperatura el aire aumenta su capacidad para retener vapor, por ende cuanto más temperatura tenga el aire, al tener la misma humedad especifica su valor de humedad relativa en referencia al punto de saturación baja.19)  Aumentando el grado de actividad de las personas la cantidad de calor latente disipado :a) baja b) aumenta c) depende de la orientación d)se mantiene constante
Aumenta por que se transpira Más y se respira más20)  Existen varias formas de zonificar, pero no cabe duda que la mejor de todas es ..
a)     Que cada zona tenga su propio equipo de tratamiento de aire, con su termostato de controlb)    Que se tome por la cantidad de ocupantesc)     Depender de la superficie de los volúmenes a climatizard)    Dividir en pasillos y locales
Capitulo 4 del quadri, zonificación
21)  Que es el CAEa)     coeficiente de aceleración del aire exteriorb)    N° de personas x Renovaciones horariasc)     El calor específico del aired)    Ninguna de las anteriores
22)  El volumen específico es a)La inversa de la HR b) La inversa de la He c) La inversa del Pe d) La inversa de la entalpía e) La inversa de la T° DEL Bulbo seco
Pág 22
23)  Que es la temperatura de bulbo húmedo.
Es la temperatura en la cuál se produce la vaporización del agua en el aire, es la temperatura extraida de uno de los termómetros del psicrómetro de revoleo, el cual está cubierto con un liencillo húmedo.
24)  Que es la temperatura de bulbo seco.Es la temperatura del aire, que medido con un termómetro normal
25)  Que es la humedad relativa.Es el porcentaje de vapor de agua en el aire con respecto a su punto de saturación, siendo ese el 100% de humedad relativa.
26)  Que es la Entalpia.
Es un valor que indica el contenido total de calor en la mezcla de aire y vapor de agua. Se indica en una escala especial arriba de la línea de saturación en el ábaco. Se mide en Kcal/kg de aire seco, se lee prolongando las líneas del bulbo seco.
27)  Que es la temperatura de Rocío.TPR, es la temperatura del aire en condición de saturación, o la temperatura en la cual hay que enfriar el aire para que comience la condensación del vapor de agua contenido
28)  Que es el Volumen específico.
Es la inversa del peso especifico.
29)  Que es el factor de calor sensible.
El factor de calor sensible es el cociente entre el calor sensible y calor total
30)  Si al aire se le aplica calor manteniendo constante la humedad absoluta o especifica la humedad relativa aumenta o disminuye.
Disminuye, como se dijo previamente si sube la temperatura y la humedad es constante, el aire tiene mayor capacidad para retener vapor, pero al tener la misma cantidad y mayor capacidad la humedad relativa baja.
31)  Si al aire se le retira calor manteniendo constante la humedad absoluta o especifica la humedad relativa aumenta o disminuye.Aumenta, ídem anterior pero al reves.
32)  Si a una misma temperatura de bulbo seco le aumento la humedad absoluta la humedad relativa aumenta o disminuye.Aumenta, es lo mismo.
33)  Si a una misma temperatura de bulbo seco disminuyo la humedad absoluta la humedad relativa aumenta o disminuye.Disminuye

34)  El punto de mezcla se representa sobre la recta de bulbo seco Verdadero o Falso.
FALSO , se representa entre la recta del punto I y el punto E.
35)  El punto de mezcla cuando tomo el 100 % de aire exterior para la renovación existe o no existe.
Si para casos como el del hospital, para prevenir infecciones por el aire.
36)  El punto de mezcla se indica sobre la recta e-i Verdadero Falso.
VERDADERO
37)  El punto de mezcla se ubica en la mitad de la recta cuando el aire de retorno es del 50.%
38)  El punto de mezcla debe considerar un aporte de aire exterior como minino de el 10%.
Minimo en viviendas según quadri – porcentajes según uso en pág 57
39)  El punto de mezcla depende de la marca del equipo de aire acondicionado.
No, depende del porcentaje de aire a inyectar del exterior
40)  El punto de mezcla depende del número de personas verdadero o Falso.
Verdadero, cuanto más personas más CO2 se forma y mayor es la renovación de aire requerida
41)  Los valores obtenidos del ábaco no los uso en el cálculo de frigorías del equipo de aa. Verdadero o Falso.Falso, si se usa, ya que R (frigorías) = W x (Em-Ec).
Principalmente, Em y Ec son valores que salen del abaco, Em es la entalpía en punto M y Ec es la entalpía en punto c.W es el peso del aire, en los cuales se requieren TBS en punto I, y TBS en punto c, también salen del abaco.La fórmula para W es donde Ce es el calor especifico del aire.
42)  Los valores obtenidos del ábaco, los utilizo para obtener la ganancia de calor por transmisión.No, la ganancia de calor por transmisión sale del análisis de cargas.
43)  Indique las siguientes ecuaciones:Ganancia de calor por transmisión.DondeQ es cantidad de calor ganadaK es el valor de transmitancia del muro o cerramientoA es el área
Te es temperatura exterior
Ti es temperatura interior
Ganancia de calor por radiación atreves del muros.
QT es el calor ganadoK es el valor de transmitanciaA es el Area. sale de una tabla, ya que incorpora orientación, hora solar, latitud, y estos valores salieron de experimentos controlados.
PÁG 44 del quadri
Ganancia de calor por radiación atreves de vidrios.
Donde Qs es cantidad de calor por radiación Kcal/hA es de Area en m2I es la intensidad de radiación solarc es el coeficiente de corrección, si el vidrio esta sólo es 1, con parasoles por ejemplo es 0.20pág 50
Ganancia de calor por personas.
Sale de un cuadro, según actividad. Por persona

Ganancia de calor por incorporación de aire exterior latente.

Ganancia de calor por incorporación de aire exterior sensible

44)  Indique las siguientes ecuaciones:Cálculo del peso del aire a impulsar al interior del local.
W es el peso del aire a impulsar en Kg/hQs es el calor sensible tomado de los análisis de cargasCe es el calor especifico del aire (0,24 Kcal/Kg°C)TBSi es la temperatura del bulbo seco en iTBSc es la temperatura del bulbo seco en c

Cálculo del Caudal de aire a impulsar.
Es el CAMCAM es el caudal de aire de mando,
W es el peso del aire a impulsar en Kg/hVe es el volumen especifico en el punto c, sale del ábaco
Cálculo del aire exterior a incorporar.
CAEN° personas x m3
Se calcula en base a las personas
Ver pág

Cálculo del aire de retorno.CAR = CAM – CAE

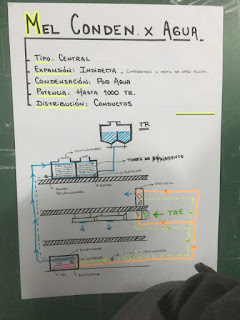

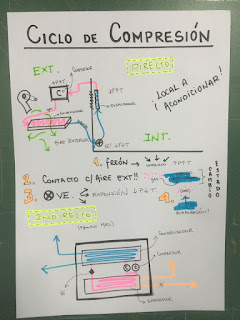

Cálculo del calor a sustraer del equipo de refrigeraciónR es la capacidad frigorífica en Watts, frigorías o toneladas de refrigeraciónW es el peso del aireEm entalpia de MEc entalpia de punto cSi R esta en frigorías entonces R/3024 = Toneladas de refrigeración.

45)  Para realizar el cambio de unidades de kcal/hora a Toneladas de refrigeración se divide por 3024 Tr/kcal/hora Verdadero o Falso.
46)  En un proyecto un muro que da al exterior con orientación oeste con una superficie de mampostería de 12 m2 y de vidrio 3 m2 cual es la ganancia de calor por transmisión y cual por radiaciónK muro:2 kcal/hm2K vidrio. kcal/hm2R para el Muro.23I para el vidrio:150
47)  En el mismo local anterior trabajan 10 personas que cantidad de calor latente y sensible aportan. (trabajo oficina)Básico
48)  En el mismo local anterior considerando una renovación de 25 m3/hora por personas que caudal de aire debo incorporar.
49)  El aire incorporado de la pregunta anterior aporta calor sensible o calor latente. Calcule la cantidad total de calor que aporta la incorporación de aire exterior.

50)  Luego de realizar el balance térmico de un proyecto en la ciudad de buenos aires el resultado del mismo fue:Calor sensible total:Calor latente total:Cantidad de personas:Renovaciones por personas 25 m3/hora persona.Con estos valores se deberá ubicar en el ábaco psicrométrico el punto C. y calcular el peso del aire a impulsar, CAM, CAE, CAR, el calor a sustraer por el equipo de refrigeración.
